干燥机储气罐过滤器的连接方法及方案简易选择
大家在选择空气系统方案的时候不可避免的需要选择干燥机、过滤器、储气罐这些附属设施(有的叫做后处理设备)，下面斯格耐特空压机的技术人员为您详细做一个讲解。
首先选择空压机，这个这里就略去了，有专门的选择文件，大家参考。
其次是选择储气罐。储气罐的作用是缓冲气体、稳定系统压力、初步除油除水和降低气体温度。储气罐的这几个作用非常的重要。如果没有储气罐参与气体缓冲，系统的气压就变得不稳定，另外气体中将近70-80%的油水都是储气罐除掉的，后面的过滤器除油除水的作用其实是精除，如果没有储气罐的除水除油，那么过滤器的使用寿命将大打折扣。那么储气罐的压力怎样选择呢，一般来说，储气罐的压力选择和空压机的使用压力应该一致。比如你选的空压机的使用压力是0.8Mpa，那么储罐的压力也该是这个数值。
储气罐的容积一般选择为空压机排气量的1/5或1/6，容积当然越大越好，但是太大会增加设备的购置成本，空间也变大了。相应的空压机的打气时间会增加，空压机的停机时间会变长，有助于节能。若储罐容积选择的过小，则空压机会变得启动次数变多(也就是大家所说的频繁启动)，这种情况会增加空压机电器的承载，会增加电器的故障率。
说完储罐就说说干燥机了。干燥机分为冷冻式和吸附式。冷冻式干燥机有风冷型，水冷型。吸附式分为无热再生吸附式和微热再生吸附式，另外还有组合式吸附式，余热再生吸附式等。总体来说常见的如果对空气品质要求不高的，可以选用冷冻式干燥机。
风冷型冷干机是最常用的干燥冷却设备，气体含水压力露点是2-10摄氏度。过滤器分为CTA型，其实就是过滤精度由低到高，C级一般是过滤油精度3ppm颗粒3u;T级是0.1ppm+0.1u;A级是0.01ppm+0.01u。

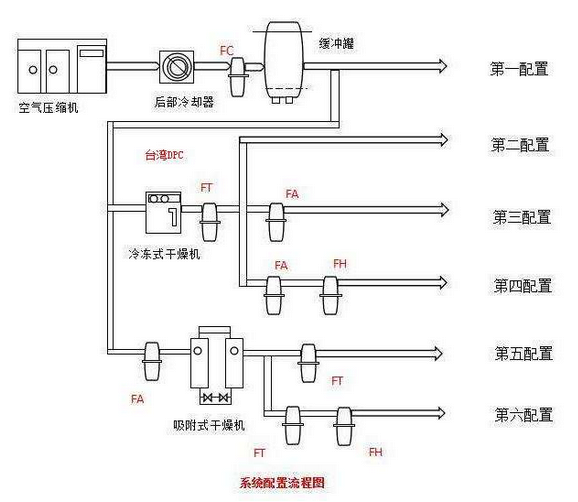

空压机、储气罐、干燥机、过滤器的连接示意图如下图：
空压机的出气管路加一个阀门连接到储气罐的下方进口，储气罐的上出口连接C级过滤器，过滤器出来后管路连接冷干机的进口，冷干机的出气口连接T级过滤器，然后连接A级过滤器，然后管路上在加一个阀门后就可以连接气动设备了。在C级过滤器和冷干机、T和A级过滤器的前后端，也可加设一根管路和一个阀门。用以应对其中一个干燥过滤设备损坏的情况下，还可以正常的使用气体的情况，只是这个时候，气体含有部分油和水汽。
